– Frecuencias propias (vertical y lateral) bajo carga nominal de 5 a 8 Hz.
– B = altura en reposo.
– B – 6 mm bajo carga nominal (deformación bajo carga . 6 mm).
– Oscilación máxima alrededor de la posición bajo carga nominal de ± 10 mm en todas las direcciones (vertical y lateral).
– Tope que limita el movimiento a los 10 mm de oscilación: esfuerzos máximos en el soporte = 150g.

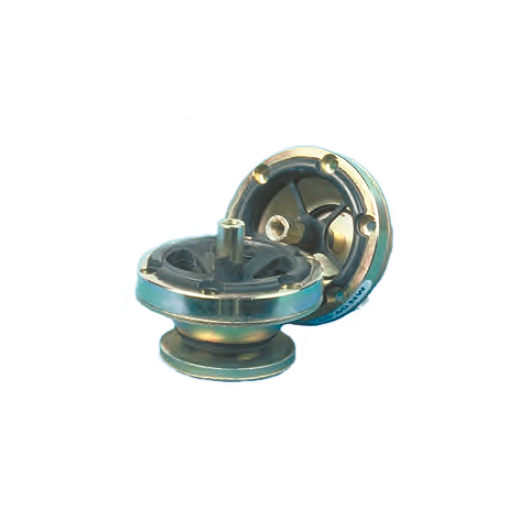

Soportes de pequeño desplazamiento Baja Carga
Esta gama de soportes asegura en primer lugar una función de filtración vibratoria. En caso de choque, un sistema de topes limita el desplazamiento de la masa suspendida (10 mm).
En funcionamiento antivibratorio las cargas soportadas varían de 0,5 a 32 daN en función de las diferentes geometrías.
En funcionamiento antichoque, las aceleraciones alcanzan los 150 g.
Estos soportes son idóneos sobre todo para choques en desplazamiento y los esfuerzos desarrollados durante el choque son, en este caso, muy grandes.
Pueden fijarse por la parte interior o exterior.
Descargar ficha técnica en PDF
Productos relacionados
Stabiflex
Está formado por un anillo de caucho unido a dos armaduras metálicas.
El soporte STABIFLEX está formado por un anillo de caucho unido a dos armaduras metálicas de forma troncocónica.
– Armadura interior con taladro roscado.
– Armadura exterior con base cuadrada (4 taladros) o con base romboidal (2 taladros).
– Caucho natural adherido, reborde antideslizante.
– Cazoleta de protección del caucho y de repartición de cargas.
Descargar ficha técnica en PDF
Placas de elastómero E3PEPL
Las placas pueden servir para el aislamiento antivibratorio de un material.
VIBRACHOC dispone de gran número de piezas moldeadas pero en algunos casos: prototipos, especificaciones desconocidas, a menudo es conveniente determinar las suspensiones cortando las placas en piezas y pegándolas.
Descargar ficha técnica en PDF
Soportes S.L.F.
Soporte antivibratorio disponible en diferentes tipos de elastómeros.
Soporte antivibratorio de baja frecuencia disponible en diferentes tipos de elastómeros (silicona incluida).Las armaduras en acero cincado están adheridas para mejorar la resistencia del soporte a la fatiga.
Descargar ficha técnica en PDF
Soportes “Sandwich”
Está formado por una o varias capas de elastómero entre dos armaduras metálicas.
El soporte SANDWICH está formado, en principio, por una o varias capas de elastómero entre dos armaduras metálicas planas y paralelas. Estos soportes pueden ser cilíndricos o paralelepipédicos. Están concebidos para soportar fuertes cargas en compresión. Sus características mecánicas son variables, estando determinadas fundamentalmente por la dureza del elastómero y el número de interposiciones metálicas.
Las tasas de tensión en compresión varían de 20 a 100 bars.
Las armaduras generalmente llevan un tratamiento anti-corrosión por fosfatación.
El elastómero es un policloropreno que tiene buena resistencia a agentes atmosféricos.
