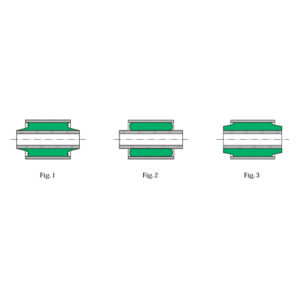

Articulaciones simples
Aseguran una función "anti-ruido" al final del recorrido axial.

FLEXIBLOC (fig. 1):

Articulación formada por 2 tubos concéntricos entre los que se adhiere una masa de elastómero. Bajo el efecto de fuerzas o pares exteriores, el movimiento relativo entre los tubos dará lugar a una deformación elástica del elastómero. Más allá de un determinado valor, habrá ruptura en la masa del elastómero o en la interfase elastómero-tubo. En función de las condiciones de utilización, habrá que elegir una articulación que permanezca dentro de sus límites de funcionamiento elástico.

SILENTBLOC (fig. 2):

Articulación formada por 2 tubos concéntricos entre los que se monta a presión un anillo de elastómero “adherite”®. Bajo el efecto de fuerzas o pares exteriores, el movimiento relativo entre los tubos dará lugar a una deformación elástica del elastómero. A partir de un determinado valor, se producirá un deslizamiento del elastómero “adherite” dentro de los tubos.

Descargar ficha técnica en PDF
Articulaciones de collarín
En este tipo de articulación, uno de los tubos lleva un collarín.

En este tipo de articulación, uno de los tubos lleva un collarín.

Descargar ficha técnica en PDF

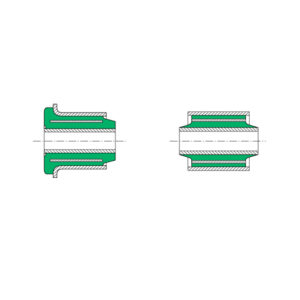

Articulaciones lamificadas
Dispone de un tubo metálico de ligero espesor entre el tubo interior y el exterior.

Este tipo de articulación dispone de un tubo metálico de ligero espesor entre el tubo interior y el exterior.

Su objeto es rigidificar la articulación en sentido radial conservando exactamente la misma flexibilidad en torsión.

Descargar ficha técnica en PDF

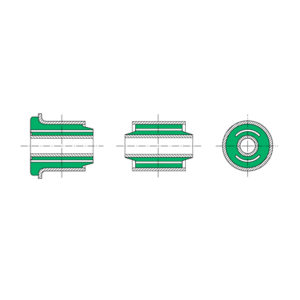

Articulaciones alveolares
La articulación alveolar consigue rigideces muy diferentes en planos a 90º.

La articulación alveolar consigue rigideces, en sentido radial, muy diferentes en planos a 90º.

Descargar ficha técnica en PDF

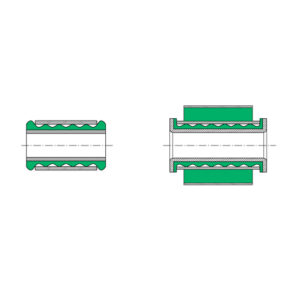

Articulaciones giratorias
Este tipo de articulación ofrece un mínimo de resistencia en torsión.

FLUIDBLOC

Este tipo de articulación ofrece un mínimo de resistencia en torsión. El elemento elástico se fija solamente a una de las armaduras; un apropiado lubrificante permanente asegura el deslizamiento entre este elemento elástico y la segunda armadura, con una resistencia de fricción muy pequeña.

En cada extremidad se colocan dispositivos de estanquidad para impedir la salida del lubrificante y la entrada de impurezas.

La resistencia a un empuje axial se asegura por un collarín de elastómero elástico que se apoya contra un costado solidario de la armadura externa, siendo transmitido el esfuerzo por una arandela lateral.

Descargar ficha técnica en PDF

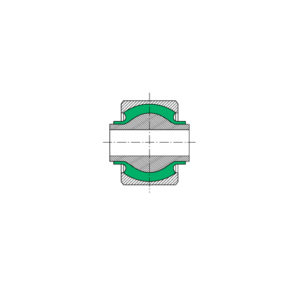

Rótulas
Articulación cuyas armaduras esféricas permiten soportar cargas radiales y axiales.

Articulación cuyas armaduras esféricas permiten soportar cargas radiales y axiales relativamente elevadas.

Descargar ficha técnica en PDF

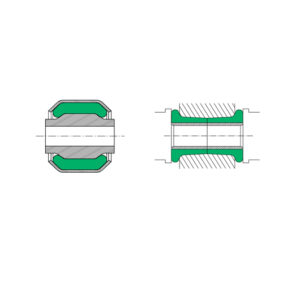

Otras articulaciones
Este tipo presenta una capacidad de carga radial superior a la del silentbloc clásico.

SILENTBLOC de bordes doblados:

Con características dimensionales iguales, este tipo presenta una capacidad de carga radial superior a la del silentbloc clásico.

Cada vez más, los modelos de longitud relativamente pequeña permiten movimientos cónicos más fáciles (par reducido, ángulo aumentado).

ARTICULACIÓN CÓNICA:

Con forma de un manchón de caucho de superficie externa troncocónica que envuelve una pieza interior cilíndrica a la que se adhiere con fuerza por una expansión radial importante.

El montaje se efectúa por pares, en un alojamiento formado por dos troncos de cono opuestos por su base pequeña.

Por presión axial, se crea una fuerte compresión que provoca la adherencia externa del caucho y la formación de rebordes laterales de una parte a otra del alojamiento.
