Mostrando todos los resultados 14

MINIFLEX®
Atenuación eficaz de las irregularidades cíclicas y puntas de par.

Elemento elástico:

1. Elemento de caucho natural adherido.
2. Armadura metálica en forma de V.

Manguito: aluminio o fundición.

3. Dedo de accionamiento.

Descargar ficha técnica en PDF

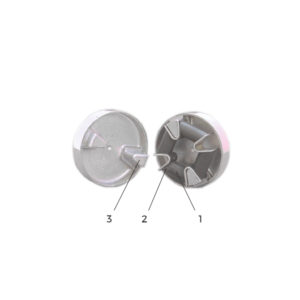

MPP ®
Trabajo del elemento elástico en compresión.

– Elemento elástico 1: poliuretano, en forma de cruceta.
– Manguito 2: fundición con dedos de accionamiento 3 suministrado sin pretaladrar (salvo 633054 y 633055).

Variantes: para los montajes con brida o pieza de espaciamiento, solicitar documentación técnica.

Descargar ficha técnica en PDF
JUBOFLEX®
Reducción muy eficaz de las irregularidades cíclicas y de las puntas de par.

Elemento elástico:

1 Caucho natural precomprimido.
2 Armaduras metálicas adheridas.
3 Correa de precompresión (a retirar después del montaje).

Manguito:
4 Acero matrizado (salvo 632320 en fundición).

Descargar ficha técnica en PDF

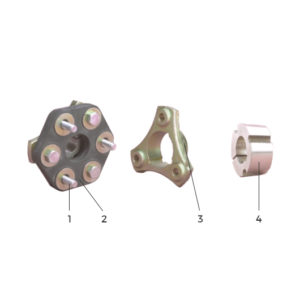

JUBOFLEX® con cubo desmontable
Montaje inmediato sin necesidad de mecanizado gracias al cubo desmontable.

Elemento elástico:

1 Caucho natural precomprimido
2 Armaduras metálicas adheridas
3 Correa de precompresión (a retirar después del montaje).

Manguito:

4 Acero matrizado especialmente taladrado para recibir el cubo desmontable.
5 Cubo desmontable universal (no suministrado por PAULSTRA).

Descargar ficha técnica en PDF
JUBOFLEX® “S”
Se distingue por una mayor capacidad de carga en relación a la del JUBOFLEX estándar.

Elemento elástico:

1 Caucho natural precomprimido.
2 Armaduras metálicas adheridas.
3 Correa de precompresión (a retirar después del montaje).

Manguito:
4 Acero matrizado (salvo 632267 en fundición).

Descargar ficha técnica en PDF

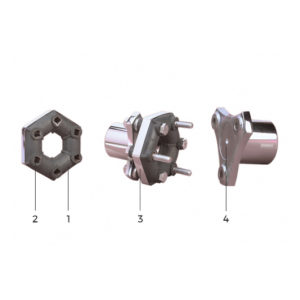

STRAFLEX®
Desmontaje radial sin desplazamiento de las máquinas acopladas.

Elemento elástico:

1 Bobinas metálicas conectadas entre sí mediante ovillos de hilo de rayón.
2 Caucho natural que envuelve el conjunto 1, de forma hexagonal.

Manguito 3: acero forjado.

Descargar ficha técnica en PDF

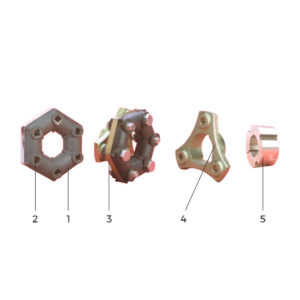

STRAFLEX® con cubo desmontable
La adaptación del cubo desmontable le confiere un montaje inmediato.

Elemento elástico:

1 Bobinas metálicas conectadas entre sí mediante ovillos de hilo de rayón.
2 Caucho natural que proporciona al conjunto 1, una forma hexagonal.

Manguito:
3 Acero forjado especialmente acabado para recibir el cubo desmontable.
4 Cubo desmontable universal (no suministrado por PAULSTRA).

Descargar ficha técnica en PDF

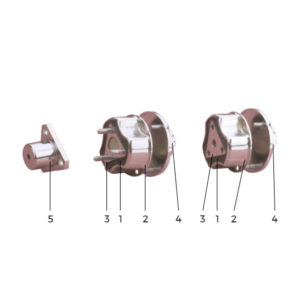

TORSOFLEX®
Gran resistencia a las deformaciones alternas.

Elemento elástico 1 constituido por:

2 Anillo de caucho natural.
3 Armadura interior adherida al caucho.
4 Abrazadera exterior montada a presión sobre el caucho.

Manguito 5: acero matrizado fijado en la armadura interior 3 y la abrazadera 4.

Descargar ficha técnica en PDF

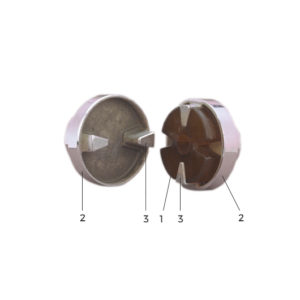

CARDAFLEX®
Buen comportamiento a velocidades elevadas.

Elemento elástico:

1 Masa de caucho natural.
2 Corona exterior en acero, adherida al caucho.
3 Cubo triangular: hueco, adherido al caucho y en el que se fija el manguito 5, o macizo para recibir un eje acanalado o remachado.

Manguito de acero:
4 con brida redonda.
5 con brida triangular.

Descargar ficha técnica en PDF

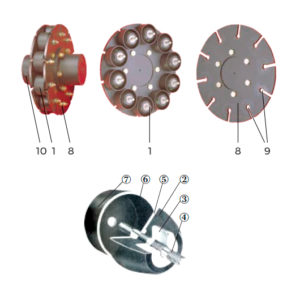

RADIAFLEX® RTP
Axialmente, puede admitir esfuerzos de tracción o de compresión.

Elemento elástico constituido por un número variable de PLOTS ELASTICOS 1 según los pares a transmitir:­

2 Masa de caucho natural de forma troncónica.
3 Armadura interor adherida al caucho.
4 Espárrago roscado.
5 Armadura exterior adherida al caucho.
6 Varilla roscada soldada a la armadura.
7 Campana cilíndrica metálica.

Bridas de acero:
8 Bridas idénticas, atornilladas a manguitos 10 y recibiendo los plots 1 en las ranuras 9.

Manguitos: 10 acero matrizado.

Descargar ficha técnica en PDF

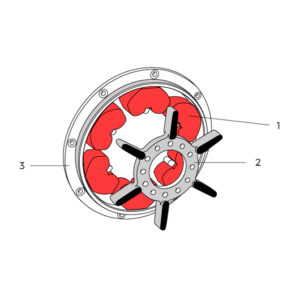

CORDIFLEX®
Permite una variación fácil de la rigidez torsional mediante sustitución de los bloques.

Elemento elástico:
1 Seis bloques de caucho natural acoplados en el dentado interno dela corona exterior del acoplamiento.

Manguito:
2 Manguito interior provisto de seis brazos que se insertará axialmenteentre los bloques mediante montaje “axial” denominado “a ciegas”.

Armadura exterior:
3 Plato/corona provista de dientes que reciben los bloques.

Fijación y centrado estándar SAE.

Descargar ficha técnica en PDF

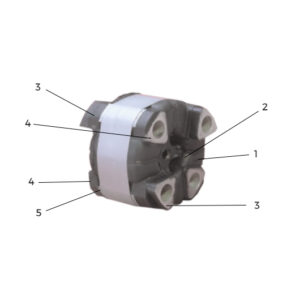

TETRAFLEX® Par de 160 a 250 Nm
Permite aumentar la capacidad del par sin disminución de la elasticidad radial.

Elemento elástico constituido por:
1 Caucho natural formando brazos.
2 Una estrella flotante de aluminio, cuyas puntas están adheridas al caucho.

Fijación:
3 Dos piezas de aluminio, adheridas al caucho, se fijarán a una de las máquinas.
4 Dos piezas de aluminio, adheridas al caucho, se fijarán en la otra máquina.
5 Correa de precompresión del caucho antes del montaje.
Dos varillas de retención centrífuga no indicadas en la fotografía pero suministradas con el acoplamiento.

Descargar ficha técnica en PDF
TETRAFLEX® par de 1000 a 8000 Nm
El caucho está precomprimido, lo que limita el trabajo de tracción.

Elemento elástico compuesto por:

1 Caucho natural formando brazos.
2 Una estrella flotante de aluminio o acero, cuyas puntas están adheridas al caucho.

Fijación:

Se fijarán a una de las máquinas dos piezas de aluminio, adheridas al caucho.
Se fijarán en la otra máquina dos piezas de aluminio, adheridas al caucho.

Descargar ficha técnica en PDF

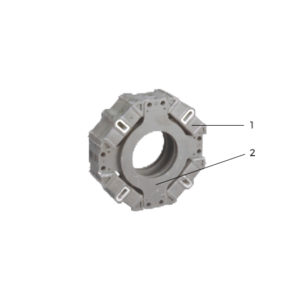

AXOFLEX®
Elemento elástico constituido por un número variable de plots elásticos.

Elemento elástico constituido por un número variable de plots elásticos según los pares a transmitir.

1 Armadura interior con taladros roscados o lisos (montaje normal o volante).
2 Caucho natural precomprimido adherido a la armadura 1 y a los semicilindros.
3 Semicilindros adheridos al caucho.
4 Armadura exterior que asegura la precompresión del caucho mediante apriete sobre los semicilindros 3.

Bridas de acero:
5 Bridas en las que se fijan los plots (montaje normal).
6 Bridas en las que se fijan los plots (montaje volante).

Manguitos de acero matrizado:
7 Los dos manguitos son idénticos. Están atornillados en las bridas 5 o 6 según el montaje.

Descargar ficha técnica en PDF
