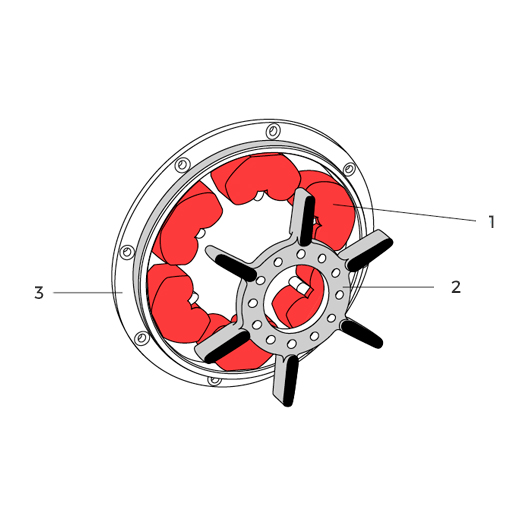

Elemento elástico:
1 Seis bloques de caucho natural acoplados en el dentado interno dela corona exterior del acoplamiento.
Manguito:
2 Manguito interior provisto de seis brazos que se insertará axialmenteentre los bloques mediante montaje “axial” denominado “a ciegas”.
Armadura exterior:
3 Plato/corona provista de dientes que reciben los bloques.
Fijación y centrado estándar SAE.
El diseño del acoplamiento CORDIFLEX le confiere las propiedades siguientes:
La sencillez de realización y de montaje de los elementos elásticos permite una variación fácil de la rigidez torsional mediante simple sustitución de los bloques.
Ventajas:
– Centrado SAE.
– Espesor del acoplamiento muy pequeño.
Elemento elástico 1 constituido por:
2 Anillo de caucho natural.
3 Armadura interior adherida al caucho.
4 Abrazadera exterior montada a presión sobre el caucho.
Manguito 5: acero matrizado fijado en la armadura interior 3 y la abrazadera 4.
Elemento elástico constituido por un número variable de plots elásticos según los pares a transmitir.
1 Armadura interior con taladros roscados o lisos (montaje normal o volante).
2 Caucho natural precomprimido adherido a la armadura 1 y a los semicilindros.
3 Semicilindros adheridos al caucho.
4 Armadura exterior que asegura la precompresión del caucho mediante apriete sobre los semicilindros 3.
Bridas de acero:
5 Bridas en las que se fijan los plots (montaje normal).
6 Bridas en las que se fijan los plots (montaje volante).
Manguitos de acero matrizado:
7 Los dos manguitos son idénticos. Están atornillados en las bridas 5 o 6 según el montaje.
Elemento elástico:
1. Elemento de caucho natural adherido.
2. Armadura metálica en forma de V.
Manguito: aluminio o fundición.
3. Dedo de accionamiento.
– Elemento elástico 1: poliuretano, en forma de cruceta.
– Manguito 2: fundición con dedos de accionamiento 3 suministrado sin pretaladrar (salvo 633054 y 633055).
Variantes: para los montajes con brida o pieza de espaciamiento, solicitar documentación técnica.
