Aislamiento y protección de edificios ante problemas de vibraciones producidos por metro, ferrocarril, movimientos sísmicos, etc.

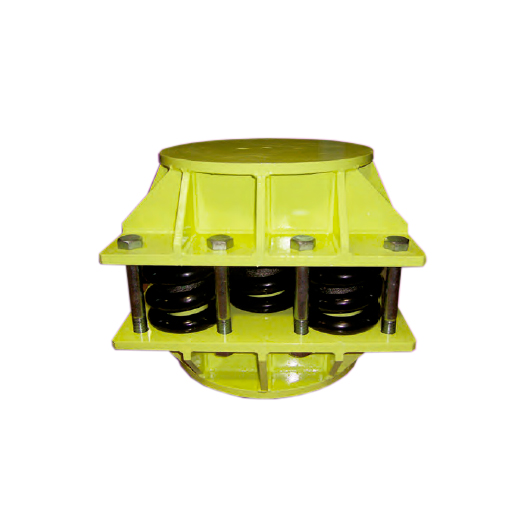

VIB-5790/2096/3096/4096/5096 Grande Cargas “Suspensión Edificios”
Serie de aisladores-amortiguadores de baja frecuencia, de rigidez progresiva supralineal debido a las características del cojín elástico (amortiguador) asociado a resorte de acero (aislador).
– Muelles en acero F-1430 o 61-SC7.
– Caja metálica en acero St 44.2, chorreada y pintada.
– Cojín metálico de acero inoxidable AISI 304.
-Protección superficial de los muelles con polvo negro termoendurecido.
Descargar ficha técnica en PDF
Productos relacionados
Cojín metálico
El cojín metálico está formado por un hilo de acero inoxidable.
El cojín metálico está formado por un hilo de acero inoxidable, tricotado, corrugado y prensado para obtener la forma geométrica deseada.
La gama VIBRACHOC – PAULSTRA está constituida por más de 1.000 cojines metálicos standard de dimensiones y características variables.
Gracias a la facilidad de aplicación del cojín metálico, es posible desarrollar y realizar productos de formas y características específicas, a solicitud del cliente.
Descargar ficha técnica en PDF
VIB-351 / VIB-352
Amortiguador de media frecuencia que trabaja en compresión y en tracción.
Amortiguador de media frecuencia que trabaja en compresión y en tracción, siendo capaz de soportar esfuerzos laterales importantes.
– Carcasa y base en acero
– Muelle en acero
– Eje en aleación ligera
– Cojín en hilo de acero inox. 18/8
– Protección: pintura
Peso aproximado:
VIB-351: 0,7 Kg
VIB-352: 1,6 Kg
Descargar ficha técnica en PDF
V47 / V47D / V47T / V47Q
Amortiguador regulable con frecuencia propia constante en una extensa gama de cargas.
Amortiguador regulable con frecuencia propia constante dentro de una extensa gama de cargas.
Sueka y cazoleta de nivelación en fundición.
Cojín metálico cónico en hilo de acero inoxidable capaz de recuperar esfuerzos radiales.
La versión V47D consiste en dos cojines superpuestos separados por una copela de función.
Las versiones V47T y V47Q están compuestas por tres y cuatro cojines respectivamente.
Descargar ficha técnica en PDF
V164 / V168
Están formados por una campana superior, una base en AG3 y un eje en AU4G.
Los amortiguadores V164 y V168 están formados por una campana superior, una base en AG3 y un eje en AU4G. El conjunto está protegido por un tratamiento de cromatización.
Los cojines metálicos superiores e inferiores, en acero inoxidable, son los elementos resilientes de la suspensión. Su fijación la garantizan 4 taladros Ø 8 y 1 taladro central de M10.
