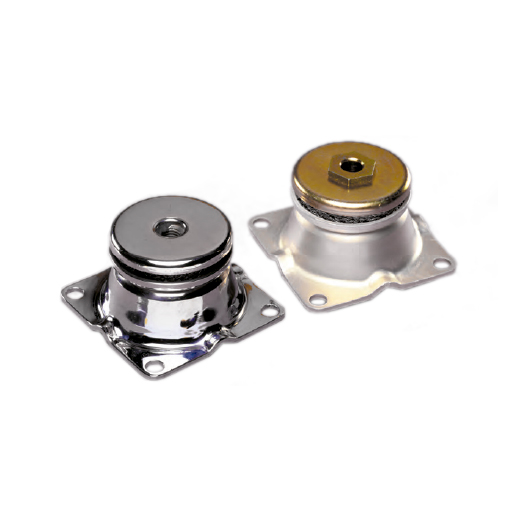

Los amortiguadores V164 y V168 están formados por una campana superior, una base en AG3 y un eje en AU4G. El conjunto está protegido por un tratamiento de cromatización.
Los cojines metálicos superiores e inferiores, en acero inoxidable, son los elementos resilientes de la suspensión. Su fijación la garantizan 4 taladros Ø 8 y 1 taladro central de M10.
La gama de carga comprendida entre 5 y 170 kg permite aislar máquinas herramienta ligeras, con motores que giran a más de1200 rpm.
Estos soportes poseen equifrecuencia, de 15 a 22 Hz para el V164 y de 8 a12 Hz para el V168. Su cojín inferior hace que puedan soportar esfuerzos puntuales en tracción (como por ejemplo, rebotes de choque).
Este amortiguador permanece inalterable frente a los productos agresivos y puede utilizarse especialmente para el aislamiento de bombas de hidrocarburos.
Amortiguador completamente metálico que soporta cargas tanto en compresión como en tracción e incorpora un tope de fin de carrera.
– Carcasa y base en aleación de aluminio AG3 satinado
– Eje en acero inox. 18/8 pasivado
– Muelles y cojines en acero inox 18/8
– Peso aproximado: 25 g
El cojín metálico para tuberías está formado por hilo de acero inoxidable tricotado y prensado.
Se presenta solo o en un conjunto formado por dos cojines, dos tirantes de precompresión y una brida de acero cincada bicromatada.
Amortiguador de baja frecuencia que puede trabajar en compresión y en tracción y es capaz de soportar esfuerzos laterales importantes.
– Carcasa y base en acero
– Muelle en acero
– Eje en aleación ligera
– Cojín en hilo de acero inox. 18/8
– Protección: pintura
Peso aproximado:
VIB-151: 0,7 Kg
VIB-152: 1,6 Kg
La versión standard V43, V44, V45, V46 está formada por una base de acero al carbono mecanizado y de un cojín metálico de acero inoxidable para la parte elástica.
Puede suministrarse una cazoleta con tornillo de nivelación para las versiones con índice H, así como una suela antiderrapante, indice “G”.
La versión “W” difiere de la versión estándar por la utilización de un cojín metálico de más espesor.
