Estos cojínes resisten temperaturas comprendidas entre – 70°C y +500°C y se utilizan para el embridado y aislamiento antivibratorio de tuberías de paso de fluidos.

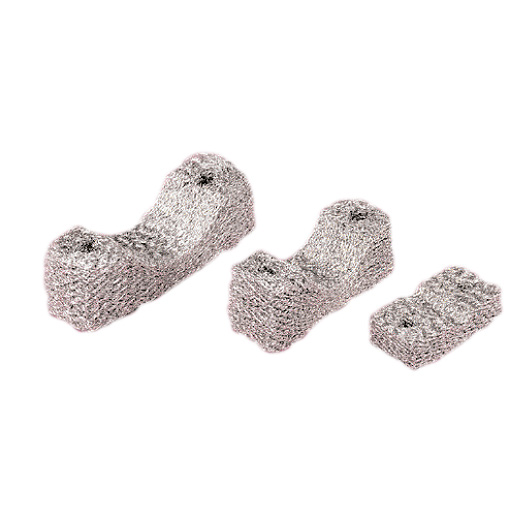

Cojines metálicos para tuberías
El cojín metálico para tuberías está formado por hilo de acero inoxidable tricotado y prensado.
Se presenta solo o en un conjunto formado por dos cojines, dos tirantes de precompresión y una brida de acero cincada bicromatada.
Descargar ficha técnica en PDF
Productos relacionados
V120 / V120-D / V125 / V125-D
Amortiguadores extraplanos que trabajan exclusivamente en compresión.
Serie de amortiguadores extraplanos, completamente metálicos, de uno o dos pisos que trabajan exclusivamente en compresión y permiten grandes cargas dinámicas (a través de una placa de reparto de esfuerzos) pudiendo fijarse al suelo.
– Cazoletas y base en acero
– Cojín metálico (Inox. 18/8)
– Protección: Pintura en piezas de acero
Peso aproximado:
V-125: 3,5 Kg
V-125 D: 7 Kg
Descargar ficha técnica en PDF
V1N-303 / V1N-304 / V1N-305 / V1N-306 / V1N-308
Amortiguador completamente metálico que trabaja a tracción.
– Amortiguador completamente metálico, de doble efecto, que trabaja a tracción.
– Muelle en acero de alta resistencia.
– Elemento amortiguador en hilo de acero inoxidable 18/8
– Tuercas esféricas en latón.
– Resto de las piezas en acero.
Protección:
– Muelle, ejes y cazoletas cincadas
– Carcasa metálica (zinc-aluminio) s/norma NF A31-201
– Resto piezas cincadas y pintadas
Peso aproximado:
V1N-303: 2 Kg
V1N-306: 4,6 Kg
V1N-304: 2 Kg
V1N-308: 4,8 Kg
V1N-305: 4,4 Kg
Descargar ficha técnica en PDF
V164 / V168
Están formados por una campana superior, una base en AG3 y un eje en AU4G.
Los amortiguadores V164 y V168 están formados por una campana superior, una base en AG3 y un eje en AU4G. El conjunto está protegido por un tratamiento de cromatización.
Los cojines metálicos superiores e inferiores, en acero inoxidable, son los elementos resilientes de la suspensión. Su fijación la garantizan 4 taladros Ø 8 y 1 taladro central de M10.
Descargar ficha técnica en PDF
VI786-A06 / VI700-A06 / VI700-B06
Elementos de suspensión formados por cojines de hilo de acero inoxidable.
Estos elementos de suspensión están formados por cojines paralelepipédicos, de hilo de acero inoxidable, tricotado, gofrado y prensado.
Los VI786 tienen un taladro fresado Ø 9 para el paso de un tornillo, lo que permite fijarlos en las abrazaderas cuyo diámetro será seleccionado por el usuario.
